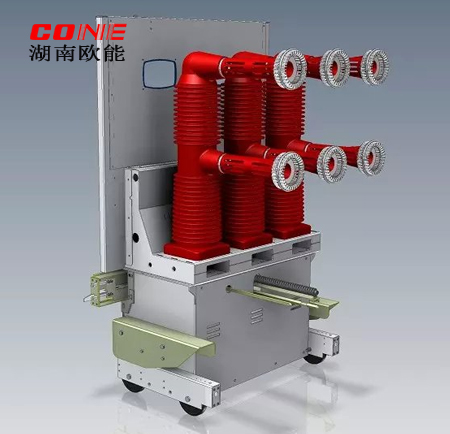

ZN85-40.5(3AV3)型户内高压真空断路器

使用条件
周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；

月平均值不大于1.8kPa；
海拔高度：不超过1000m；
周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
来自开关设备和控制设备外部的振动或地动是可以忽略的；

在二次系统中感应电磁干扰的幅值不超过1.6kV。

使用与维护
使用前检查
开箱后按装箱单检查随机文件和备品备件是否完整和齐全。检查整机是否有明显的变形和损伤，绝缘筒有否破裂，是否有受潮现象。用工频耐压法检查灭室的真空度。具体的方法是：使断路器处于分闸状态，在真空灭弧室的断口间施加工频电压95kV/1min若无击穿闪络现象，既为完好。
产品的使用
断路器在投入运动前应用无水乙醇清除其表面的灰尘和污垢。特别是绝缘筒的内外表面。
断路器的进柜：把断路器手车的联锁推进机构(如图3)的活门(序3)关好，拉动其左、右把手(序2和序5)向内收缩。并推进断路器手车沿着导轨进入柜体，直到其插锁(序1)和柜体的定位孔相对应时，放开左右把手，使断路器手车固定在柜体内。并把接地开关联锁操作把手(序6)向外拔，使其处于插入位置。
断路器手车在柜体内的推进和退出：把活门(序3)打开，插入操作把手，可使断路器手车在柜体内推进和退出。当手车进到工作位置或退到试验位置时，可听到离合器打滑的“咔嚓”声，手车不再移动。此时应停止摇动操作把手。断路器手车在柜体内的推进和退出应灵活并无明显的卡滞现象，其行程在610mm左右。
(注意：在断路器手车碰上柜体的活门机构和快到位时，推进力要明显加大，这属正常现象)
断路器手车和柜体具有“五防联锁”功能。断路器手车只有在试验位置或工作位置并且推进机构的活门在关合位置时才能进行分、合闸；手车在推进过程中不能进行分、合闸；断路器处于合闸位置时无法使用推进机构；柜体内的接地开关处于合闸位置时断路器手车不能进入到工作位置；断路器处于合闸位置时不能关合接地开关。
断路器在投入运行之前应仔细核对各操作元件的额定电压(或电流)与实际情况是否相符。并在不带电情况下，进行几次分、合闸操作，以检查二次线路是否正确。
产品的维护
正常运到的断路器应定期维护，清除其绝缘件表面的灰尘，用工频耐压法检查真空灭弧室的真空度。用户不应随意更换使用与原型号不一致的电器元件。操作人员应初步了解断路器的性能及安装调整和维护的基本知识，对运行中出现的问题应予以记录，必要时可通知制造厂家，派人协助解决。

包装及运输
包装
断路器手车运输必须整台装入封闭的包装箱内加以固定。包装箱内应有防止断路器手车翻转倾斜的措施。其包装要符合产品包装技术条件。装箱、开箱应在干燥的室内进行，开箱后应按装箱单进行核对，看是否完整和相符。
运输
断路器手车运输时应固定好，防止其翻转，不得重压。拆箱后，从包装箱内搬出来时，因重心在触臂这一边，应把断路器手车上部分与搬运工具用绳索绑紧。(注意：断路器手车若不和搬运工具固定，有发生翻转的危险！)。断路器手车允许平整的地面上行走。
贮存
断路器手车应存放在干燥、通风、防潮、防震及无有害气体侵蚀的室内，并定期检查环境是否符合要求。

随机文件及备品配件
产品合格证；
出厂检验报告；
使用说明书；
装箱单；
备品配件清单。

电气原理图
ZN85-40.5手车式真空断路器常规电气控制原理图

-------了解更多，请来 电咨询

传真：0731-22428216

销售热线：15007339232

技术支持：13786376818

在线QQ：2287075296 .

型号及含义

断路器合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.

防误连锁:

合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止手动合闸.

户内高压真空断路器的优点：

1、触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功就小，机械部分行程小，其机械寿命就长。

2、燃弧时间短，且与开关电流大小无关，一般只有半周波。

3、熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。

4、由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作。

5、真空断路器体积小、重量轻。

6、适用于开断容性负荷电流。
