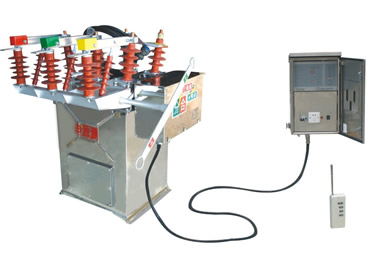

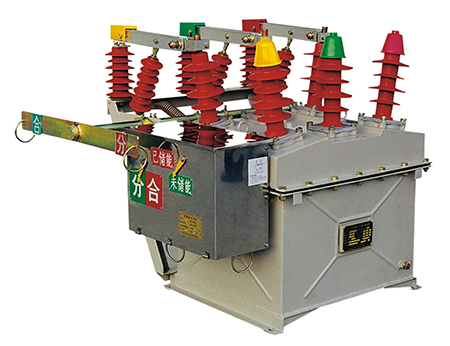

ZW8-12型户外柱上高压真空断路器

使用条件

正常使用条件

a) 周围空气温度: -40℃～+40℃；

b) 海拔高度: 不超过2000m;

c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；

e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；

f) 污秽等级:Ⅲ级。

特殊使用条件

断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

断路器主要技术参数

断路器装配调整后机械特性参数

带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。隔离开关的机械寿命为2000次。

断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；
1. 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；
2. 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。
3. 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；
4. 断路器手动和电动原理图见图1和图2。(注：以随断路器的二次接线原理图为主)

断路器外形及安装尺寸

型号及含义
