产品简介： FZW28（A）-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。本说明描述了柱上真空负荷开关的结构、功能和组装方法。FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障
使用的环境条件
1） 周围空气温度上限不超过40℃，不限不超过-45℃；
2） 风速不大于35m/s；
3） 海拔不高于1000m，地震烈度不超过8度；
4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
5） 覆冰厚度不超过10mm；
6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
结构

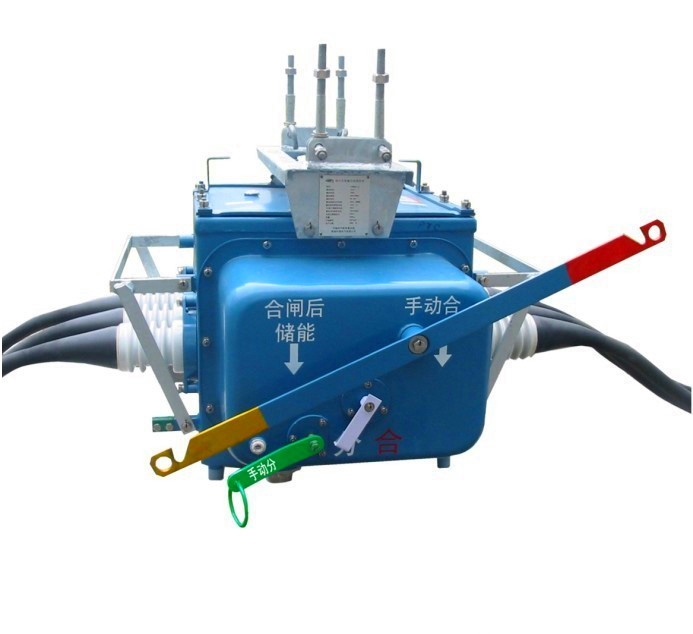

1）开关的外形如图1所示。开关由外壳、起吊架和主电路联接部分构成 的外壳由箱盖1、箱体2和操动机构封盖3组成，并有可靠的密封结构。开关密封结构。开关密封处有一个由防雨垫圈和“O”形密封组成的膜封结构，以便长期使用时保护没有水份，包括雨水进入开关内部。 起吊架有四个固定在外部壳体上的起吊螺栓，所以保证开关能够固定在横担上。 主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅胶套管。
2）内部结构如图2所示。内部结构可分为主电路和操作机构两部分。主电路由开断三相电流的真空灭弧室和与之串联的隔离断口组成，从而具有更高的隔离可信度。 为了提高绝缘性能，相间及相对地（壳体）之间装有绝缘隔板（云母）。 开关充有作为绝缘介质的SF6气体。 操作机构部分的详细情况在第8节给予完整的解释。
3）开关内置1只穿缆式零序CT和2只(A、C相)短路保护CT供相电流保护使用。
4）开关内置（或外置）电压互感器，装在负荷开关电源侧，为用户提供操作电源，以供配电自动化系统用，开关整套结构为免维护设备。 表1开关的主要技术参数
| 序号 | 名 称 | 数 据 | ||
| 1 | 操作方法 | 手动或自动（电磁） | ||
| 2 | 额 定 值 | 额定电压 | 12KV | |
| 额定电流 | 630A | |||
| 额定短时耐受电流（4S） | 12.5 16 20 | |||
| 额定关合短路电流（峰值） | 31.5 40 50 | |||
| 额定频率 | 50Hz | |||
| 操作电压 | AC220V(80%~110%) | |||
| 3 | 工频耐压 （1min） | 对地 | 42KV | |
| 相间 | 42KV | |||
| 断口 | 48KV | |||
| 二次对地 | 2KV | |||
| 4 | 冲击耐压 （峰值） | 对地 | 75KV | |
| 相间 | 75KV | |||
| 断口 | 84KV | |||
| 5 | 净重 | 185Kg | ||
| 6 | SF6气体额定表压 | 0表压 浓度为93%以上 | ||
| 7 | 操作手柄手动力的测定 | 100~400N | ||
| 8 | 主回路电阻(电缆式/套管式) | ≤950（450）μΩ | ||
| 9 | （一）合闸操作 | 184~220V | 1 合闸时间 120~180ms(220V) 400ms以下（184V） 2 吸合电流（峰值）17A以下 3 弹跳时间不大于6ms | |
| 最低合闸电压 | 120~160V | |||
| （二）分闸操作 | 184~220V | 1 分闸时间 1.5s以下 2 不同期时间30ms以下 | ||
| 10 | 隔离断口与真空弧室合分操作时间差 | 10±2 ms | ||
| 11 | 气密试验（检漏） | 0．2 Mpa表压无漏气 | ||
| 12 | 真空灭弧室触头开距 | 7~9 mm | ||
| 13 | 真空灭弧室触头超距 | 3~3.5 mm | ||
| 14 | 隔离断口开距 | 25~30 mm | ||
| 15 | 隔离断口超距 | 6~13 mm | ||
|
|
|
|
|
|
注：1 当产品使用场所的海拔高于1000m，绝缘耐压应进行相应的修正。 2 当内置PT时，不要做极间绝缘 表2分界控制器的主要技术参数
| 序号 | 项 目 | 规 定 值 | 备 注 |
| 1 | 输入工作电压 | AC220V |
|
| 2 | 输入工作电压频率 | 50Hz |
|
| 3 | 输入工作电压允许波动范围 | ±10% |
|
| 4 | 整机功耗 | ＜10W |
|
| 5 | 输出电压（合闸/分闸操作） | 220VAC/60VDC |
|
| 6 | 输出控制接点容量 | 60A |
|
| 8 | 采样相电流输入值 | 0 ~10A | 10A以上允许饱和 |
| 9 | 采样零序电流输入值 | 0 ~50A | 10A以上允许饱和，50A正常跳闸 |
| 10 | 电量输入值允许采样误差 | ±4% | 饱和区不作要求 |
| 11 | 分闸闭锁一次电流整定范围 | 120-600A |
|
| 12 | 相间故障确认时间值 | 0.3S |
|
| 13 | 零序保护一次电流整定范围 | 0.2~6.0A | 步长0.2A（0＝退出） |
| 14 | 零序保护动作延时时间值 | 0.2 ~1200S | 步长0.2S |
| 15 | 低电压动作值 | 10~160V |
|
| 16 | 简单遥控器距离 | 不小于30米 |
|
| 17 | 抗高频干扰 | IV级 | GB/T15153.1 |
| 18 | 静电放电 | V级 | GB/T15153.1 |
| 19 | 浪涌干扰 | IV级 | GB/T15153.1 |
| 20 | 快速瞬变 | 4000V | 参考GB/T15153.1 |
产品型号及含义
FDR系列负荷开关控制器型号
FDR系列负荷开关控制器包含以下产品：
FDR-01-1P：适配负荷开关，带PDA智能掌上机无线通信功能
FDR-01-3G：适配负荷开关，带GSM短信通信功能
FDR-01-4G：适配负荷开关，带GPRS无线上网功能
FDR-01-A：适配终端或线路上负荷开关，环网功能
FDR-01-3G-A：适配终端或线路上负荷开关，带GSM短信通信功能，环网功能
FDR-01-4G-A：适配终端或线路上负荷开关，带GPRS无线上网功能，环网功能
操作原理及功能
电动操作 连接图如图3所示。
当规定的操作电压对插座端子7、8供电时，控制继电器CX通电，CX触点闭合，然后合闸线圈CC通电，开关闭合。这些操作完成后，操作机构的限位开关“b1”打开，控制继电器CX失电，CX的触点打开，然后合闸线圈CC断电。合闸完成。电动操作的详细情况将在9.4.1.予以解释。
手动操作
操作开关的操作手柄可以操作开关。 手动操作机构采用了触发系统，以便打开和闭合的速度与手柄操作速度无关。 手动操作的详细情况将在9.4.2.予以解释。
产器运输、安装接线及操作注意事项
存储和运输的注意事项
存储和运输的注意事项
(1) 开关可以双层叠放。当其一开关叠放在其它之上时，请使用包装箱或运输时使用的木质包装箱。
(2 )注意不要让导线直接接触地面。
2 拆封
(1) 当拆除木框时，不要损坏主设备。 注意：损坏不仅包括外壳的变形和损害，而且包括划伤油漆。
(2 )拆封以后，加强外观检查，确认没有损坏情况。
3 确认附件 确认起吊架上附有开关固定在柱上所需的紧固件，诸如螺栓、螺帽和挂板以及搬空插座等。
4 运输
(1) 当提升和挪动开关时，请使用外形图所示附在开关顶部的四个吊钩并用升降机提升。
(2) 不许使用绝缘子或导线悬吊开关或产品套管。
(3) 开关使用优质防腐油漆喷塑处理。 注意不要损坏或划伤油漆。
(4) 如果开关损坏，请电话通知生产厂家或其代理商。
警告：
除柱上固定用螺栓、螺帽外，请勿松动或紧固其它任何螺栓、螺帽，因为开关壳体内充有SF6气体!
柱上安装程序
开关在柱上的安装请参照图4和图5并按照下列程序进行：
(1)将起吊螺栓上的螺帽松至末端。
(2)用钢丝绳钩住位于起吊挂板对侧的两个吊钩，起吊开关。同时，将起吊螺栓和挂板翻到外侧。
注意：起吊钢丝绳长度须超过80cm。
开关可以稍微倾斜，但不得产生障碍。
(3) 将开关提升到悬臂和吊架接触的位置，装上悬挂螺栓和挂板并拧紧，除去缆绳并将螺帽完全拧紧。
(4)如果安装过程中开关撞在柱上或脚手架螺栓而损坏，请勿使用损坏的开关并要向生产厂家报告损坏情况。
3联接
1 联接
(1) 将开关的主电路导线接到架空线上。
(2) 将开关的接地端与接地导体相接。将接地导体的裸漏部分穿入绿色接地端的Φ9孔中，拧紧M8螺栓固守。
(3) 在所安装安装的两侧每一相装设避雷器作过电压保护。
2插头的联接
为了实现自动操作而对开关供电，当将带有操作电缆的插头与开关上的插座联接时须按下列步骤进行。
(1) 当联接备用插头时
a. 当将插头与开关插座联接时，将插头的“锁”位置放置在开关插座的联接确认标识位置并下按，直到听到“卡搭”的锁定声，然后拧紧联接螺帽。 b. 当拔掉插头时，松开联接螺帽，将插头挪到“未锁”位置拔出。 注：在不带联接插头运行时，在开关插座上安装一个橡皮罩。
(2) 当联接控制装置时 使用附在控制装置上的带有操作电缆的插头。联接方法同上面的9.3.2.1的a。
4 操作
1 自动操作
(1) 一般地，当操作手柄定位在“储能”位置且操作电源带电时，开关处在“合”状态；当操作电源失电时，开关仍处在“合”位置，不会发生位置变化。此时开关可以电动分合闸操作。当操作手柄在“手动合”位置，无论操作电源带电与否，开关始终处于“合”状态，此时开关不能电动分合闸操作，必须将操作手柄置于“储能”位置，方可电动操作。
a. 检查供电电压在额定操作电压的80%~110%之内。
b. 在闭合约有17A（峰值）的电流流过。
(2) 检查电源容量和联接电缆，保证在开关闭合电压不致降到80%以下。开关处于低于80%额定电压条件下，将导致开关无法按指令闭合，控制电路可能烧坏。
2 手动操作
(1) 拉动开关的操作手柄可以操作开关。拉动大手柄右侧可以完成合闸操作；分合闸指针指向“合”位置，合闸完成后，必须拉动大手柄左侧切换到储能位置，再拉动分闸小手柄可以完成分闸操作，分合闸指针指向“分”位置。
(2) 通常当操作电源失电时，将开关的操作手柄位置于“手动合”位置使开关处于“合”状态；置于“储能”位置时，开关仍处于“合”状态，要使开关由此状态回到“分”状态，必须将操作手柄置于“储能”位置后，再拉动分闸小手柄完成“分”操作，开关即处于“分”状态。当开关利用电源通过自动操作置于“合”状态时，无论操作手柄处于“储能”位置还是“手动合”开关都保持“合”状态。为了使开关由此状态回到“分”状态，必须将操作手柄置于“储能”位置后，才能完成自动操作的“分”操作。
3 自动和手动操作的关系
下面是标准操作，这些操作不致产生误动作。
| 初始状态 | 操作 | 结果 |
| 开关-“合”，并且 О手柄-“储能” О控制电压-有 О指示状态-“合” | 手柄打到“手动合” | 开关保持-“合”，并且 О手柄-“手动合” О指示状态-“合” |
| 开关-“合”，并且 О手柄-“手动合” О控制电压-有 О指示状态-“合” | 手柄打到“储能” | 开关保持-“合”，并且 О手柄-“储能” О控制电压-有 О指示状态-“合” |
| 开关-“合”，并且 О手柄-“手动合” О控制电压-有 О指示状态-“合” | 切断控制电源 | 开关保持-“合”，并且 О手柄-“手动合” О控制电压-无 О指示状态-“合” |
| 开关-“合”，并且 О手柄-“手动合” О控制电压-无 О指示状态-“合” | 施加控制电压 | 开关保持-“合”，并且 О手柄-“手动合” О控制电压-有 О指示状态-“合” |
| 开关-“合”，并且 О手柄-“手动合” О控制电压-无 О指示状态-“合” | 手柄打到“储能” | 开关保持-“合”，并且 О手柄-“储能” О控制电压-无 О指示状态-“合” |
| 开关-“合”，并且 О手柄-“储能” О控制电压-有 О指示状态-“合” | 切断控制电源 | 开关保持-“合”，并且 О手柄-“储能” О控制电压-无 О指示状态-“合” |
