主要技术参数
| 型号 | 额定电 | 额定电流 | 峰值耐受 | 4秒短时耐受 |
| GW4 -17.5 | 17.5 | 200 | 40 | 16 |
| 400 | 50 | 20 | ||
| 630 | 50 | 20 | ||
| 1000 | 63 | 25 | ||
| 1250 | 63 | 25 | ||
| GW4 -40.5（D） | 40.5 | 400 | 50 | 20 |
| 630 | 50 | 20 | ||
| 1000 | 63 | 25 | ||
| 1250 | 80 | 31.5 |
五、结构简介
联动的三极型式。配用CS11（不接地）CS8-6D（单接地） CS17（双接地）型手动机构操作。（可根据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也 可三极使用，安装方便；触也开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。

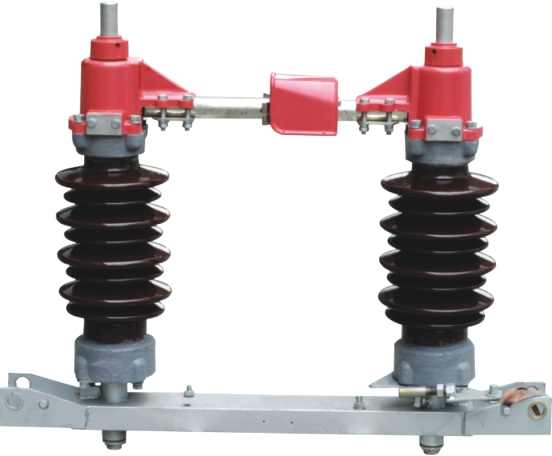

隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱， 每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位。 支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90度，从而达到分合闸之要求。隔离开关为单极 型，也可通过连杆将三极连成能够。
使用环境条件
海拔不超过3000m;
环境温度上限为+40℃，下限-25℃；
风速不超过35m/s;
无导电或起化学作用气体和蒸汽的场所；
无火灾 爆炸危险的场所（污秽等极不超过Ⅲ极）；
地震烈度不超过8度。
型号及其含义
